Smart Panel med Node-Red

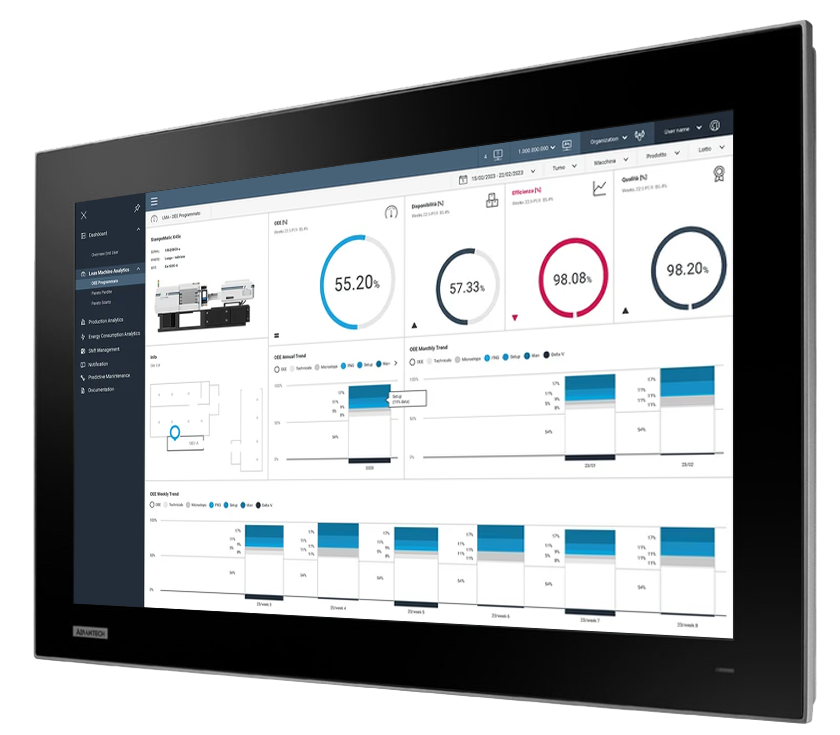

Programerbare Skjermer med ARM-prosessor og None-Red i størrelser fra 7", 10.1", 15.6" og 21,5"

Bilde mangler

Bruksområder

Hovedtanken er å bruke panelet for å vise data eller prosess over lokalt eller over Ethernet. Panlene kjører Yocto 3.x.x og er ganske åpent for å installere andre programmer.
Gjennom Node-Red kan du innhente data fra sensorer og vise det enkelt direkte på skjermen.

Nøkkelegenskaper

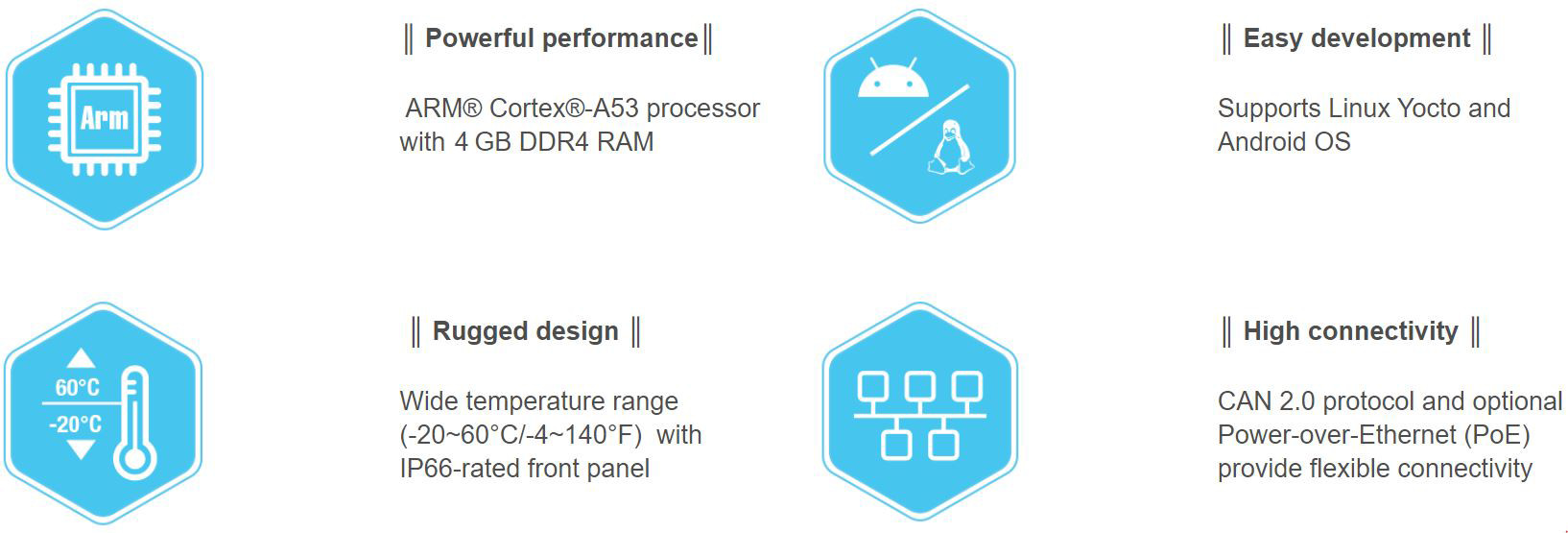

  • 7'' WSVGA/10,1'' WXGA/15,6''& 21,5'' FHD LCD med 16:9 formfaktor
  • Ekte flatt IP66-klassifisert frontpanel med P-CAP multi-touch-kontroll
  • NXP® ARM® Cortex®-A53 i.MX 8M Mini quad-core (1,6 GHz) prosessor
  • Opptil 4 GB DDR4 RAM og 32 GB eMMC-lagring om bord
  • 2 x 10/100/1000 Mbps LAN med valgfri IEEE 802.3at/af PoE-modul
  • Kommer med Linux Yocto og Node-Red ferdig installert fra oss.
  • Driftstemperaturområde (-20 ~ 60 °C)
  • Drifts spenning 24VDC ±20
  • Strømforbruk 9W (typisk) - 21W (maks)
  • Beregnet for innfelt montering eller VESA
  • 1 mb FRAM backup-minne for uventede strømbrudd
  • Visning av Node-Red Dashboard
  • Visning av en lokal Webside.
  • Visning av en ekstern webside
  • Vise skjerminhold gjennom VLC fra en ekstern PC

Bilde mangler

Settings Tool

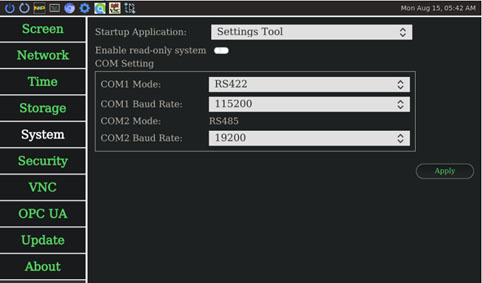

Bilde mangler Panelet kommer med et eget Setup Tool der du enkelt kan konfiguere panelet.

  • Skjermsparer
  • Konfigurasjon av nettverk
  • Klokke
  • Lagring
  • Sikkerhet
  • VNC
  • OPC UA
  • Uppdate

Node-Red

Node-Red er et enkelt men kraftfult objektbasert programmeringsspråk.
Om det er visning av sensordata på WEB eller videresending av data til andre enheter. Det meste lar seg gjøre på en enkel og oversiktlig måte.

Objekt basert grensesnitt

Node-Red har et web-basert objekt grensesnitt som er enkelt og intuitivt å bruke.
En rekke "Noder" brukes med forskjellige funksjoner, som da settes sammen.
Eksempelet under viser noder fra venstre hvor det hentes sensordata fra en Modbus-TCP til høyre der 2 temperaturer vises på en webside.

Sensor til WEB Mulighet for å lage egen weside (Dashboard) direkte fra Node-Red. Dette kan du gjøre på få minutter og er veldig intuitivt å bruke.
Under vises en et eksepel på visning av sensordata på en webside gjennom Node-Red sitt Dashboard.

Web klient

Statisk URL

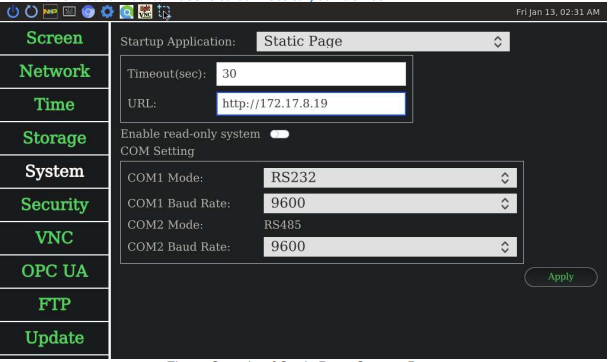

Panelet kan stå som en klient opp mot en web applikasjon. Det kan være opp mot en lokal webside slik som Node-Red eller opp mot et ekster web applikasjon. Panlet kjører Google chromium for høyest kompatibilitet opp mot web applikasjonen. Statisk URL går opp mot en spesifik side og du kan justere "timeout" for hvor ofte den skal prøve på nytt hvis panelet ikke finner siden og så prøve på nytt i det uendelige. "Enable monitoring startup application" gjører en "watch dog" på applikasjonen og starter den på nytt i tilfelle den stopper.

Statisk URL (Custom)

Du kan justere tidsavbrudd og URL. Eller du kan bruke egendefinert statisk side. Merk: Statisk side vil starte av chromium. Det ville uendelig prøve hver tilkobling på nytt med timeout. Du kan bruke den til å koble til enheten din.

Statisk Page custum

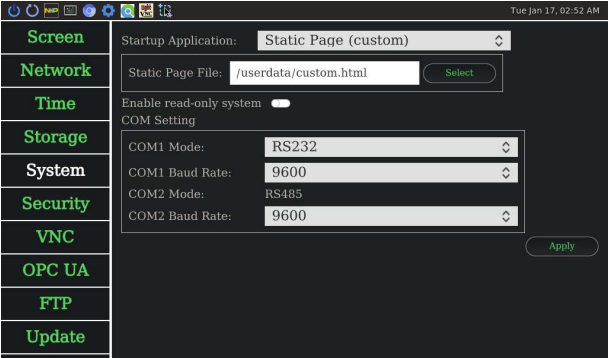

Hvis du har en egendefinert startside så kan du kopiere den over til panelet, og så linke til den filen.

VNC Viewer

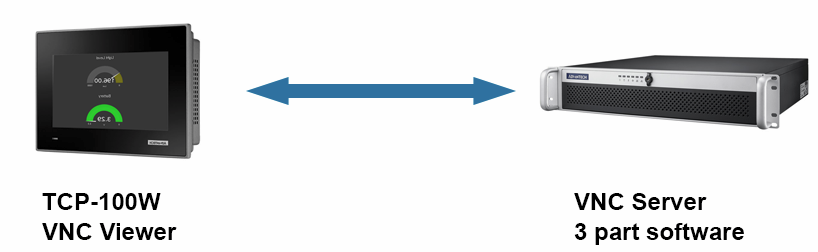

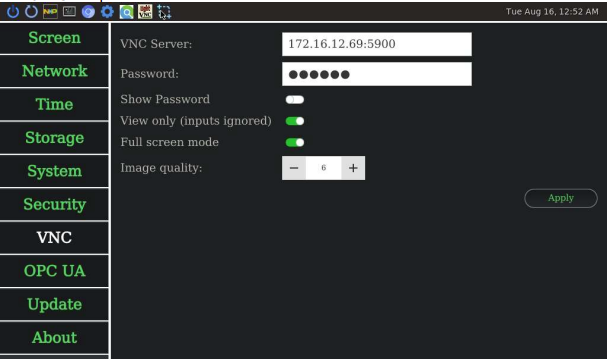

Med den innebygget VNC Viewer (client) kan du koble panelet opp mot en VNC server og vise data fra en 3-parts programvare. Dette gjør det enkelt å ha mulighet for fjernkontroll/visning av 3-parts eldre software som ikke har visning gjennom nettleser. Du kan bestemme om panelet kun skal vise data eller om det er lov å styre gjennom VNC Viewer. Mulighet å sette ned kvaliteten på bilde hvis du har liten overføringshastighet.
